Producent i dostawca metalowych-zaworów motylkowych z gniazdem
Trwałe, wysokowydajne-metalowe-zawory motylkowe z gniazdem, zaprojektowane z myślą o ekstremalnych temperaturach, wysokim ciśnieniu i trudnych zastosowaniach przemysłowych.
-
![Metalowy-zawór motylkowy do zastosowań próżniowych]()
Metalowy-zawór motylkowy do zastosowań próżniowychZawór motylkowy-z metalowym gniazdem do zastosowań próżniowych zapewnia dwukierunkową izolację zerową-przecieków w zastosowaniach pod-atmosferą i przy wysokiej-próżni, działających do 1 × 10⁻⁶Zobacz więcej -
![Zawór motylkowy z podwójnym-przesunięciem-metalowym]()
Zawór motylkowy z podwójnym-przesunięciem-metalowymZawór motylkowy z podwójnym-odsadzeniem metalowym-gniazdowym wykorzystuje przesunięcie osi wału zarówno w stosunku do uszczelnienia gniazda, jak i osi rury. To mechaniczne przesunięcie podnosi tarczęZobacz więcej -
![Metalowy-zawór motylkowy z przedłużonym trzpieniem]()
Metalowy-zawór motylkowy z przedłużonym trzpieniemPrzepustnica z metalowym-gniazdem i przedłużonym trzpieniem zapewnia dwukierunkowe-odcinanie-i sterowanie dławieniem w-wysokotemperaturowych, kriogenicznych lub głęboko podziemnych instalacjachZobacz więcej -
![Zawór motylkowy z występem-Typ metalowy-]()

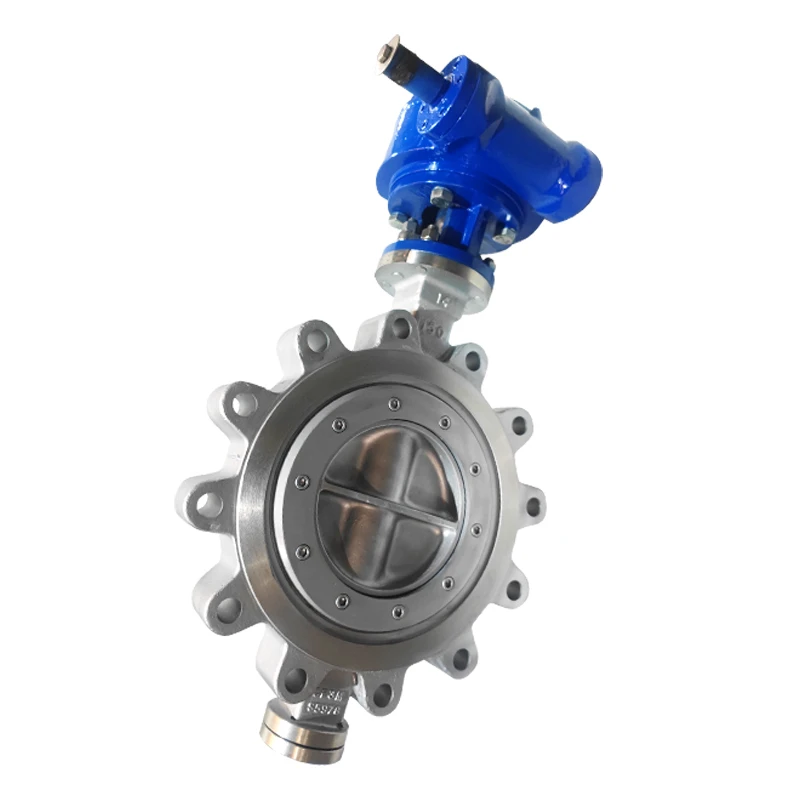

Zawór motylkowy z występem-Typ metalowy-Zawór motylkowy-typu-z gniazdem metalowym z końcówką zapewnia dwukierunkowe-odcięcie-zero wycieków i kontrolę przepływu płynu w podwyższonych temperaturach, pod wysokim ciśnieniem i w trudnychZobacz więcej -
![Spawany metalowy-zawór motylkowy z gniazdem]()
Spawany metalowy-zawór motylkowy z gniazdemSpawany metalowy-przepustnica z gniazdem ma geometrię z potrójnym-przesunięciem momentu-z bezpośrednim doczołowym-połączeniami końcowymi, zapewniającymi ciągłe-odcięcie-ze względu na wycieki wZobacz więcej -
![Zawór motylkowy z podwójnym-kołnierzem-metalowym]()
Zawór motylkowy z podwójnym-kołnierzem-metalowymZawór motylkowy z podwójnym-kołnierzem-z metalowym gniazdem ma potrójną-przesuniętą-nieocierającą geometrię i system uszczelnienia z litego metalu-na-metalu, zapewniający zerowe-przecieki wZobacz więcej
Przegląd kategorii
Zawory motylkowe-z metalowym gniazdem zapewniają niezawodne dwu-kierunkowe i jedno-kierunkowe-odcinanie-w trudnych warunkach pracy, w których uszczelki z miękkiego elastomeru ulegają awarii z powodu wysokiej temperatury, wysokiego ciśnienia lub mediów ściernych. Zbudowane z metalowych--połączeń gniazd i potrójnego-kompensowania- geometrii bez tarcia, zawory te minimalizują zużycie gniazd i moment roboczy w zakresie ciśnień znamionowych od PN10 do PN100 (klasa 150 do klasy 600) i temperatur w zakresie od minus 196 stopni Celsjusza do 600 stopni Celsjusza. Wykonane z korpusów ze stali węglowej, stali nierdzewnej lub stopów i z utwardzanymi krawędziami uszczelniającymi, przepustnice z metalowym-grzaniem zapewniają długoterminową-szczelność i niskie koszty utrzymania w rurociągach parowych elektrowni, rafinacji petrochemicznej, szlamach kopalnianych i rurociągach przemysłu ciężkiego.
Kluczowe cechy konstrukcyjne
Potrójne-uszczelnienie bez tarcia z przesunięciem
Eliminuje tarcie tarcia pomiędzy pierścieniem uszczelniającym tarczy a gniazdem korpusu podczas jazdy, zmniejszając zużycie eksploatacyjne i przedłużając żywotność uszczelnienia.
Gniazdo z utwardzanego metalu-na-metal
Gniazda nadwozia pokryte stopami na bazie kobaltu-lub niklu-odpornymi na szok termiczny, erozję i uderzenia cząstek stałych.
Wydmuch-Zespół wału próbnego
Wewnętrzne kołnierze ustalające zapobiegają przemieszczaniu się trzpienia pod wysokim ciśnieniem, chroniąc operatorów i sprzęt.
Nieodłączny ogień-Bezpieczna konstrukcja
Wszystkie-metalowe elementy uszczelniające zachowują integralność uszczelnienia strukturalnego podczas narażenia na ogień bez konieczności stosowania wkładek elastomerowych.
Na żywo-Załadowane pakowanie łodyg
Kompensuje rozszerzalność cieplną i cykliczne zmiany ciśnienia, aby utrzymać szczelne ściskanie uszczelnienia trzpienia podczas ciągłej pracy.
Kołnierz górny zgodny ze standardem ISO
Wymiary montażowe siłownika bezpośredniego odpowiadają normie ISO 5211 dla skrzyń biegów ręcznych, napędów elektrycznych i siłowników pneumatycznych.
Dane techniczne
|
Parametr |
Specyfikacja |
|
Średnica nominalna |
DN50 – DN1200 (NPS 2” – 48”) |
|
Klasa ciśnienia |
PN10, PN16, PN25, PN40, PN63, PN100 / klasa 150, klasa 300, klasa 600 |
|
Projekt konstrukcyjny |
Podwójne przesunięcie / potrójne przesunięcie |
|
Typ połączenia |
Płytka, występ, podwójny kołnierz,-końcówki do spawania |
|
Materiały korpusu |
WCB, LCC, CF8, CF8M, CF3M, stal nierdzewna duplex |
|
Materiały na płytę |
Stal węglowa/stal nierdzewna z powłoką utwardzaną |
|
Materiały siedziska |
Stal nierdzewna z nakładką ze stellitu lub węglika chromu |
|
Obowiązujące standardy |
GB/T 12238, API 609, ASME B16.34, EN 593 |
|
Długość konstrukcyjna |
GB/T 12221, ASME B16.10, ISO 5752 |
|
Standardy testowania |
GB/T 13927, API 598, ISO 5208 |
|
Zakres temperatur |
Minus 196 stopni Celsjusza do 600 stopni Celsjusza |
|
Typy operacji |
Dźwignia, przekładnia ślimakowa, siłownik pneumatyczny, siłownik elektryczny |
Materiały i wartości ciśnienia
Materiały korpusu i dysku
Stal węglowa (A216 WCB / WCC):Standardowy dobór materiałów do-niekorozyjnej pary, oleju termicznego i ogólnych linii przemysłowych.
Stal nierdzewna (A351 CF8 / CF8M / CF3M):Stosowany w przetwórstwie chemicznym, systemach-niskotemperaturowych i transporcie płynów korozyjnych.
Stal nierdzewna dupleks (2205/2507):Wysoka wytrzymałość mechaniczna i odporność na korozję wżerową w przypadku wody morskiej i agresywnych strumieni procesowych.
Stal-niskotemperaturowa (A352 LCC):Zaprojektowane z myślą o odporności na uderzenia w-środowiskach pracy w klimacie ujemnym i zimnym.
Zakres ciśnienia znamionowego
PN10 do PN16 (klasa 150):Nadaje się do instalacji niskociśnieniowych-, przemysłowych rurociągów wodnych i transportu gazu.
PN25 do PN40 (klasa 300):Stosowany w dystrybucji pary średnio-, jednostkach rafineryjnych i zakładach chemicznych.
PN63 do PN100 (klasa 600):Zaprojektowane do izolacji przy dużych-różnicach ciśnień w przewodach zasilających kotły i kolektorach wysoko-temperaturowych.
Standardy projektowania i testowania
GB/T 12238 / API 609:Projekt ogólny, grubość ścianki i wymiary wału przepustnic przemysłowych.
ASME B16.34:Wartości znamionowe ciśnienia-temperatury, naddatki materiałowe i ograniczenia konstrukcyjne powłoki.
GB/T 13927 / API 598:Standardy kontroli ciśnieniowej, w tym testy hydrostatyczne powłoki i{0}}testy zamknięcia pod wysokim ciśnieniem.
GB/T 12221 / ASME B16.10:Standardowe wymiary-twarzą w twarz- zapewniające zgodność z bezpośrednią zamianą pola.
ISO5211:Standaryzowane interfejsy do podłączenia siłowników do napędów ćwierćobrotowych-.
Zastosowania przemysłowe
Wytwarzanie energii
Wysokotemperaturowa izolacja pary głównej, obwody zasilania kotłów, systemy ekstrakcji turbin i pętle chłodzące.
Petrochemia i rafinacja
Kraking katalityczny,-izolacja kolektora gazu w wysokiej temperaturze, linie koksownicze i systemy gazu pochodniowego.
Metalurgia i Górnictwo
Rurociągi gazowe wielkopiecowe, linie gorącego powietrza, systemy transportu szlamu i-sieci odpylania w wysokiej temperaturze.
Sieci ciepłownicze
Podstawowe sieci pary cieplnej, sieci dystrybucji ciepłej wody i przyłącza kotłów przemysłowych.
Dlaczego warto wybrać nas
30+ lat doświadczenia w produkcji
Dziesięciolecia ciągłego doświadczenia w produkcji zaworów zapewniają precyzyjne tolerancje obróbki i kontrolowane wykonanie uszczelnienia metal-do-metalu.
Własna-domowa obróbka CNC i napawanie
Wykorzystanie wieloosiowych-centrów CNC i zautomatyzowanego spawania łukiem plazmowym w celu nałożenia jednolitego napawania stellitowego na powierzchnie uszczelniające-o wysokim zużyciu.
Pełna kontrola i weryfikacja jakości
Rygorystyczne testy jakości, w tym 100% hydrostatyczne testowanie powłoki, sprawdzenie szczelności gniazda ciśnieniowego, weryfikacja materiału PMI i badanie NDE.
Globalne standardy i personalizacja
Pełna zgodność z międzynarodowymi standardami (GB, API, ASME, ISO, DIN) wraz z niestandardowymi wymiarami-twarzą w twarz- i konfiguracjami zautomatyzowanego uruchamiania.
Niestandardowe możliwości inżynieryjne
Dostępne są niestandardowe opcje produkcyjne w zależności od wymagań systemowych:
Dopasowane wymiary-do{1}}pasujące do istniejących instalacji rurowych.
Rozszerzone konfiguracje trzpieni do rurociągów kriogenicznych lub izolowanych.
Niestandardowe materiały nakładkowe do specjalistycznych mediów ściernych lub korozyjnych.
W pełni zintegrowane jednostki uruchamiające, w tym pozycjonery, skrzynki wyłączników krańcowych i regulatory powietrza.
Prześlij kompletny rozmiar linii systemu, ciśnienie robocze, media procesowe i ograniczenia temperatur, aby otrzymać propozycję inżynieryjną.
Wysokowydajne-metalowe-przepustnice trzpieniowe do projektów przemysłowych
Prześlij wymagany rozmiar rury, klasę ciśnienia, specyfikację materiału i parametry operacyjne, aby otrzymać kompleksowe arkusze danych technicznych i konkurencyjne oferty handlowe.
Jako jeden z najbardziej profesjonalnych producentów i dostawców przepustnic-z metalowym gniazdem w Chinach, dysponujemy-wiodącym na świecie sprzętem produkcyjnym i dużymi możliwościami produkcyjnymi. Zachęcamy do zakupu hurtowego zaawansowanych zaworów motylkowych-z metalowym gniazdem po konkurencyjnej cenie z naszej fabryki.
