Chiny Zawory kulowe z uszczelnieniem ciśnieniowym Producenci, dostawcy i fabryka - Usługi hurtowe

Zawory kulowe z uszczelnieniem ciśnieniowym do-wysokociśnieniowych rurociągów parowych i rurociągów przemysłowych

Zawory uszczelniające-od korpusu-do-pokrywy, zapewniające-izolację cieczy w wysokich temperaturach i ciągłą kontrolę dławienia.

Zawór kulowy kątowy z uszczelnieniem ciśnieniowym
Zawór kulowy kątowy z uszczelnieniem ciśnieniowym łączy technologię-samouszczelniającej-pokrywy wysokociśnieniowej z układem korpusu o kącie 90-stopni w celu dławienia i izolowania w przewodach pary
Zobacz więcej

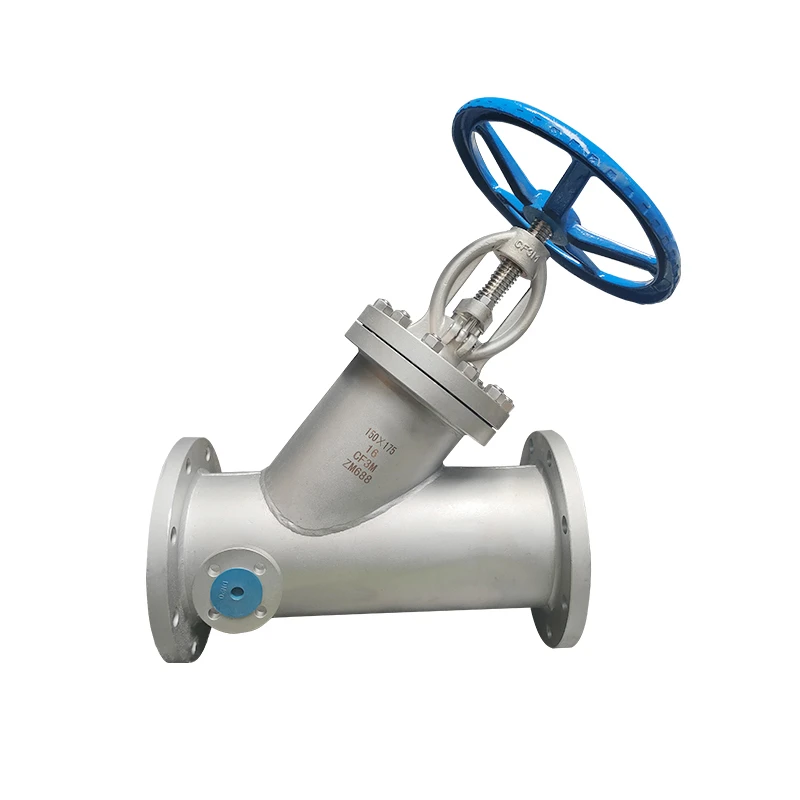

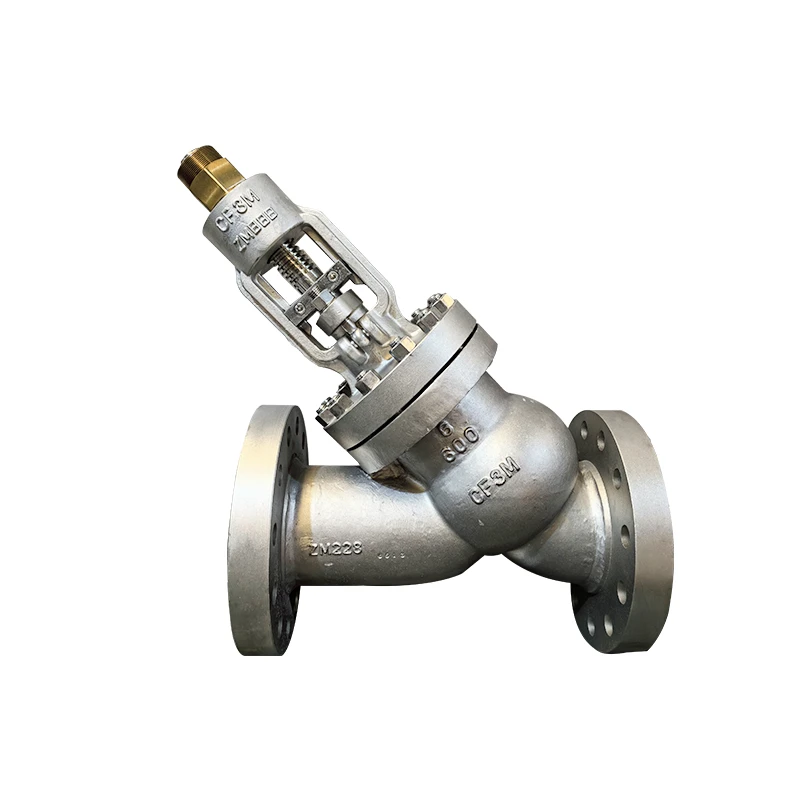

Uszczelka ciśnieniowa Y-zawór kulowy ze wzorem
Zawór kulowy typu Y-z uszczelnieniem ciśnieniowym zapewnia szczelne odcięcie i regulację przepływu w rurociągach pary i cieczy pod wysokim-ciśnieniem i-wysokotemperaturową. Konstrukcja korpusu
Zobacz więcej
Zawór kulowy z uszczelnieniem ciśnieniowym zgrzewanym doc...
Zawory kulowe z uszczelką doczołową zgrzewane doczołowo integrują wewnętrzne ciśnienie w układzie, aby zapewnić uszczelnienie korpusu-pokrywy w ekstremalnych warunkach temperatury i ciśnienia. Zawory
Zobacz więcej
Zawór kulowy z uszczelnieniem ciśnieniowym ze staliwa
Zawór kulowy z uszczelnieniem ciśnieniowym ze staliwa zapewnia izolację cieczy i dławienie w systemach rurociągów o wysokim-ciśnieniu i-wysokiej temperaturze. Wykorzystując ciśnienie płynu w
Zobacz więcej
Kuty zawór kulowy z uszczelnieniem ciśnieniowym
Kute zawory kulowe z uszczelnieniem ciśnieniowym zapewniają niezawodne-odcinanie i precyzyjne dławienie w zastosowaniach związanych z parą, wodą i płynami procesowymi o ekstremalnie
Zobacz więcej
Zawór kulowy z kołnierzem i uszczelnieniem ciśnieniowym
Zawór kulowy z kołnierzem i uszczelnieniem ciśnieniowym radzi sobie z trudnymi zadaniami izolacyjnymi i dławiącymi w układach płynów pod wysokim-ciśnieniem i{1}}podwyższoną temperaturą. Wewnętrzne
Zobacz więcej

Przegląd kategorii

Zawory kulowe z uszczelnieniem ciśnieniowym wykorzystują ciśnienie cieczy w przewodzie wewnętrznym do dociskania elastycznego metalowego pierścienia uszczelniającego do ściany wnęki korpusu, tworząc samozaciskowe-połączenie pokrywy, które zapobiega wyciekom podczas ekstremalnych skoków ciśnienia i cykli termicznych. Konstrukcja ta eliminuje ciężkie zewnętrzne śruby pokrywy, zmniejszając masę zaworu, jednocześnie zwiększając integralność strukturalną głównych rurociągów parowych, sieci wody zasilającej kotły i kolektorów gazowych o dużym obciążeniu. Zawory te, dostępne w średnicach od 2 do 24 NPS (DN 50 do 600) i ciśnieniach od klasy ASME 600 do klasy 2500, są dostarczane ze stali węglowej, stali stopowej chromowo-molibdenowej i stali nierdzewnej. Każdy wyprodukowany zespół przechodzi testy wytrzymałości powłoki, ocenę szczelności gniazd i badania nieniszczące-w ścisłej zgodności z normami API 598 i ASME B16.34.

Cechy konstrukcyjne zaworu kulowego z uszczelnieniem ciśnieniowym

Samozaciskowa-pokrywa z uszczelką ciśnieniową

Wewnętrzne ciśnienie płynu dociska-precyzyjnie obrobiony metalowy pierścień uszczelniający do ściany korpusu, zwiększając szczelność złącza wraz ze wzrostem ciśnienia roboczego.

Utwardzone powierzchnie do siedzenia

Powierzchnie gniazd pierścienia gniazda i grzyba są pokryte stopem utwardzającym Stellite, co zapobiega{{0} ciągnieniu drutu, erozji i zacieraniu się pod wpływem różnicy ciśnień-o dużej prędkości.

W pełni prowadzony zespół wtyczki

Konstrukcja grzyba-z prowadzonym trzpieniem zapobiega oscylacjom tarczy, zginaniu trzpienia i nierównomiernemu zużyciu pierścienia gniazda podczas pracy z dużym dławieniem.

Zintegrowane górne tylne siedzenie

Precyzyjnie-obrobiony kołnierz trzpienia opiera się o tylne siedzenie maski w pozycji całkowicie otwartej, umożliwiając izolację dławnicy pod ciśnieniem w przewodzie.

Na żywo-Załadowany zespół opakowania

Zestaw uszczelnień grafitowych zawiera inhibitory korozji i podkładki sprężyste Belleville, aby utrzymać stałe ciśnienie uszczelniające podczas cykli wahań temperatury.

Znormalizowany górny kołnierz siłownika

Wymiary montażowe jarzma obrobionego maszynowo odpowiadają międzynarodowym standardom siłowników, umożliwiając bezpośredni montaż napędów przekładniowych, siłowników elektrycznych lub cylindrów pneumatycznych.

Dane techniczne zaworu kulowego z uszczelnieniem ciśnieniowym

Parametr	Specyfikacja techniczna
Zakres rozmiarów	NPS 2 do 24 (DN 50 do 600)
Klasa ciśnienia	ASME klasa 600, 900, 1500, 2500
Materiały korpusu	ASTM A216 WCB, A217 WC6, A217 WC9, A217 C12A, A351 CF8M
Zakończ połączenia	ASME B16.25 Spoina doczołowa, kołnierzowa ASME B16.5 (RF, RTJ)
Działanie	Koło ręczne, przekładnia stożkowa, siłownik elektryczny, siłownik pneumatyczny
Standardy projektowe	API 623, API 600, ASME B16.34
Standardy testowania	API 598, ISO 5208
Zakres temperatur	-29 stopni do 600 stopni (w zależności od materiału)

Materiały, wartości ciśnienia i zakres temperatur

Materiały korpusu
Stal węglowa (ASTM A216 WCB):Przeznaczony do czystej pary, wody zasilającej kotły i nie-korozyjnych cieczy przemysłowych o temperaturze do 425 stopni.
Stal stopowa (ASTM A217 WC6, WC9, C12A):Preparaty ze stali-molibdenowej przeznaczone do-linii dystrybucji pary o wysokiej temperaturze do 600 stopni.
Stal nierdzewna (ASTM A351 CF8M):Stop austenityczny wybrany do agresywnych strumieni procesowych chemicznych i kwasów o podwyższonej-temperaturze.
Stal nierdzewna dupleks (ASTM A890 4A):Metalurgia-o wysokiej wytrzymałości dostosowana do środowisk- obciążonych chlorkami i przetwórstwa morskiego.

Klasy ciśnienia
Klasa 600:Wysokociśnieniowe linie technologiczne-przemysłowe.
Klasa 900:Sieci dystrybucji pary-wysokociśnieniowej.
Klasa 1500:Linie pary przegrzanej i rurociągi elektrowni.
Klasa 2500:Ekstremalnie ciśnieniowe systemy zasilania kotłów i zastosowania w trudnych procesach.

Granice temperatur
Limity operacyjne zależą od wybranej metalurgii korpusu, opcji gniazd z napawaną powierzchnią i materiałów uszczelnienia trzpienia. Napawane strefy kontaktu utrzymują stabilność strukturalną w całym wyznaczonym zakresie temperatur.

Standardy projektowe, badania i certyfikaty

API 623 / API 600

Wytrzymałe-zawory kołnierzowe i doczołowe-spawane doczołowo, stalowe zawory kulowe do rurociągów procesowych.

ASME B16.34

Wartości znamionowe ciśnienia-temperatury, minimalne grubości ścian i wymagania konstrukcyjne.

ASME B16.25

Przygotowanie i tolerancje końcówek do spawania-doczołowego.

API598

Testy hydrostatyczne powłoki, testy zamknięcia pod wysokim-ciśnieniem i testy gniazda powietrznego pod niskim-ciśnieniem.

ISO 15848-1

Ocena emisji niezorganizowanych potwierdzająca pakowanie o niskim-wycieku.

Zastosowania zaworów kulowych z uszczelnieniem ciśnieniowym

Obiekty wytwarzające energię

Steruje głównymi kolektorami pary, systemami wody zasilającej kotły, liniami obejściowymi turbiny i spustami przegrzewaczy.

Przetwarzanie ropy i gazu

Reguluje strumienie węglowodorów pod wysokim-ciśnieniem, kolektory sprężające gaz i linie technologiczne o wysokiej-różnicy ciśnień.

Zakłady Petrochemiczne

Zarządza obiegami płynów termicznych, jednostkami krakingu katalitycznego i strumieniami agresywnych środków chemicznych.

Rafinerie

Obsługuje obwody sprężania wodoru, systemy podawania hydrokrakingu i dystrybucję pary-pod wysokim ciśnieniem.

Dlaczego warto wybrać nas

Doświadczenie w produkcji zaworów

Ciągła produkcja zaworów do przemysłu ciężkiego gwarantuje ścisłą kontrolę metalurgiczną, odpowiednią obróbkę cieplną i precyzyjne tolerancje obróbki.

Przeprowadź wewnętrzne-procedury inspekcji

Surowe odlewy i szwy spawalnicze przed próbą ciśnieniową przechodzą badania radiograficzne, ultradźwiękowe, magnetyczne i penetracyjne.

Operacje obróbki CNC

Sterowane komputerowo-toczenie i frezowanie zapewniają dokładną geometrię gwintu trzpienia, gładkie powierzchnie wnęki uszczelnienia i jednolite nakładki gniazda Stellite.

Dokumentacja identyfikowalności materiałów

Każde wytop surowca jest w pełni monitorowany, od odlewania do końcowego montażu, wraz z raportami z testów materiałów zgodnymi z EN 10204 3.1.

Niestandardowe rozwiązania w zakresie zaworów kulowych z uszczelnieniem ciśnieniowym

Modyfikacje inżynieryjne dostosowują standardowe zawory do specjalistycznych układów instalacji i trudnych środowisk procesowych:

Dostosowane wymiary-powierzchni-i kąty skosu spoiny końcowej.

Rozszerzone napawania napawania do ciężkich zastosowań szlamowych lub ściernych.

Niestandardowe jarzma montażowe siłownika i wydłużone trzpienie do izolowanych linii.

Niskotemperaturowe konfiguracje nadwozia ze stali węglowej-do stosowania w zimnych warunkach otoczenia.

Produkcja w oparciu o dostarczone arkusze danych technicznych i specyfikacje linii.

Wyślij specyfikacje zaworów, arkusze danych lub harmonogramy rurociągów, aby otrzymać propozycje techniczne i oferty handlowe.

Często zadawane pytania

P: Czym różni się pokrywa z uszczelnieniem ciśnieniowym od maski skręcanej śrubami?

Odp.: Przykręcana maska opiera się na zewnętrznych kołkach, które ściskają uszczelkę złącza, podczas gdy maska z uszczelnieniem ciśnieniowym wykorzystuje wewnętrzne ciśnienie w przewodzie, aby zaklinować metalową uszczelkę do wewnętrznej ściany korpusu. Wyższe ciśnienie płynu zapewnia mocniejsze uszczelnienie, eliminując termiczne rozluźnienie śrub i zmniejszając całkowitą masę zaworu.

P: Dlaczego zawory kulowe z uszczelnieniem ciśnieniowym wybiera się do rurociągów pary-o wysokiej temperaturze?

Odp.: Ciągłe cykle termiczne powodują, że konwencjonalne śruby pokrywy z biegiem czasu rozciągają się i rozluźniają. Pokrywy z uszczelnieniem ciśnieniowym zwiększają ciśnienie wewnętrzne w przewodzie, zapewniając szczelniejsze uszczelnienie, a prowadzony grzyb zapobiega wibracjom podczas-przepływu pary z dużą prędkością.

P: Jakie opcje połączeń końcowych odpowiadają-wysokociśnieniowym rurociągom parowym?

Odp.: Końcówki do spawania doczołowego (BW) zgodne z normą ASME B16.25 są standardem, ponieważ połączenia spawane eliminują ryzyko nieszczelności połączeń kołnierzowych w przewodach-wysokociśnieniowych. W zależności od wymagań projektu dostępne są końcówki kołnierzowe z podwyższoną powierzchnią czołową (RF) i złączem pierścieniowym (RTJ).

P: Czy systemy uruchamiające można montować na zaworach kulowych z uszczelnieniem ciśnieniowym?

O: Tak. Obrobione maszynowo górne jarzma są zgodne z wymiarami napędu ISO, umożliwiając bezpośrednie podłączenie wielo-elektrycznych siłowników obrotowych, cylindrów pneumatycznych lub operatorów przekładni stożkowych w celu zautomatyzowanej kontroli przepływu.

P: Jakie badania nieniszczące-weryfikują integralność nadwozia?

Odp.: W zależności od specyfikacji zakupu korpusy zaworów przechodzą badania radiograficzne (RT), badania ultradźwiękowe (UT), badania cząstek magnetycznych (MT) i badania penetracyjne cieczy (PT) przed próbą ciśnieniową zgodnie z API 598.

Poproś o wycenę techniczną dotyczącą zaworów kulowych z uszczelnieniem ciśnieniowym

Podaj wymagane wymiary zaworu, wartości ciśnienia, materiały korpusu, typy przyłączy końcowych, media robocze i zakres temperatur roboczych. Specjaliści ds. inżynierii dokonają przeglądu parametrów i przedstawią formalną propozycję.

Wyślij zapytanie

Jako jeden z najbardziej profesjonalnych producentów i dostawców zaworów kulowych z uszczelnieniem ciśnieniowym w Chinach, dysponujemy-wiodącym na świecie sprzętem produkcyjnym i dużymi możliwościami produkcyjnymi. Zapraszamy do sprzedaży hurtowej zaawansowanych zaworów kulowych z uszczelnieniem ciśnieniowym w konkurencyjnej cenie z naszej fabryki.
